Подключение и настройка
1. Информация о входах и выходах устройства thermozone ab4
Устройство ab4 служит для подключения ТОЛЬКО к сети постоянного тока 12-24в с допустимыми пределами по нижнему порогу 9в и до 35в по верхнему порогу возможного напряжения подключения.
В целях обеспечения повышенной надежности устройство оснащено выходами типа «открытый коллектор» — что обеспечивает отсутствие механического износа (в сравнении с релейными выходами).
Один транзисторный выход поддерживает работу до 1.5А 60в постоянного тока — как нормальный режим работы. Все выхода имеют GND полярность!
2. Общие положения для подключения контроллера
Общие рекомендации по подключению контроллера
Все операции по подключению или отключению выполняйте только при выключенном контроллере.
Исключение: допускается «горячая» замена датчиков 1-Wire, однако это может выполнять только квалифицированный специалист, который понимает все особенности и риски работы с шиной в режиме online.

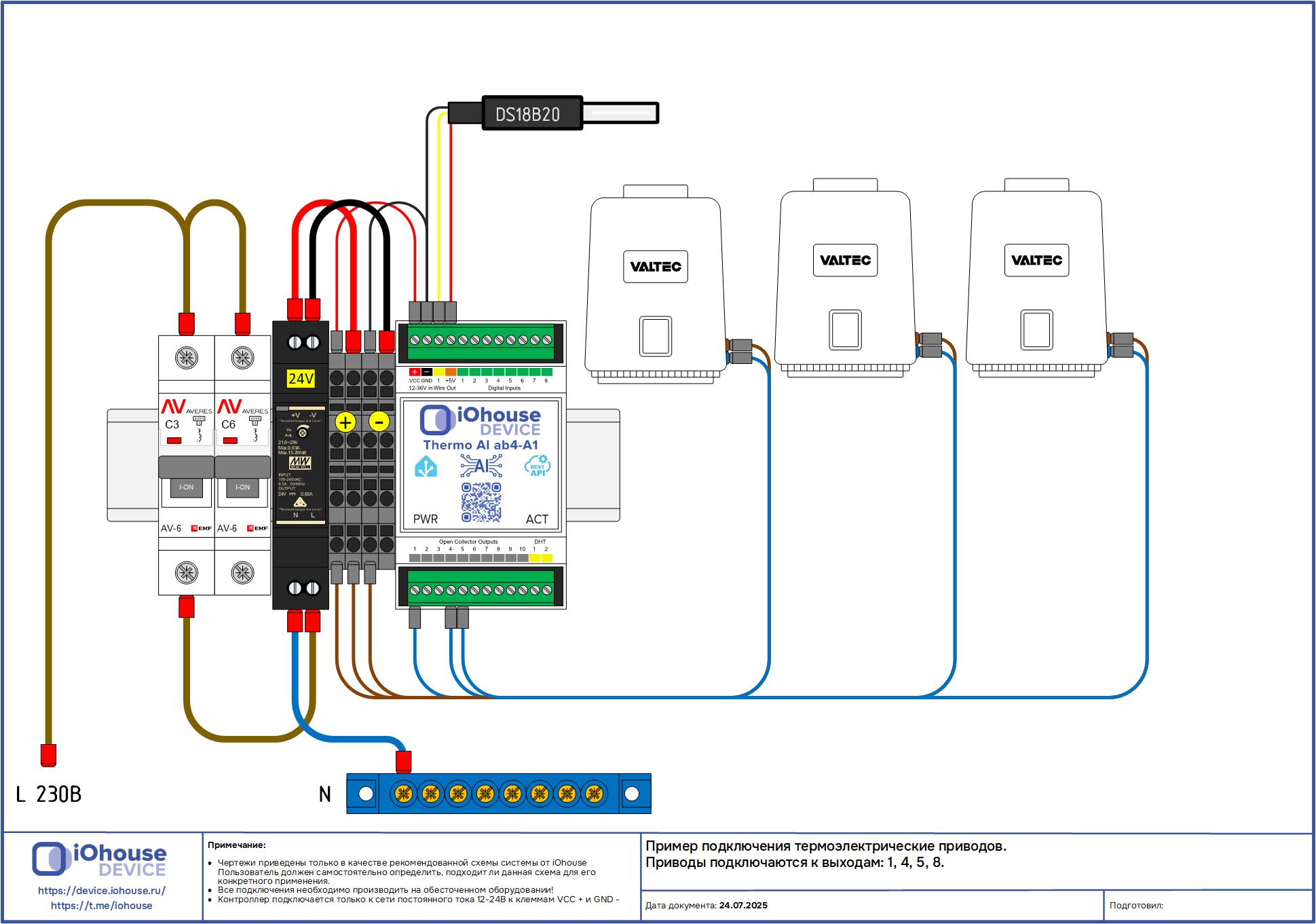

2.1 Пример подключения термоэлектрические приводов.
Скачать в PDF формате для печати.Подключение питания и приводов к контроллеру
Питание контроллера подается от источника постоянного тока 24 В DC:
VCC + — положительный провод (красный)
GND — — отрицательный провод (черный)
Подключение приводов
Минусовой провод (обычно синий) подключается к нижним клеммам контроллера — выходы 1, 4, 5 и 8.
Плюсовой провод (обычно коричневый) подключается к положительной клемме блока питания (VCC+).

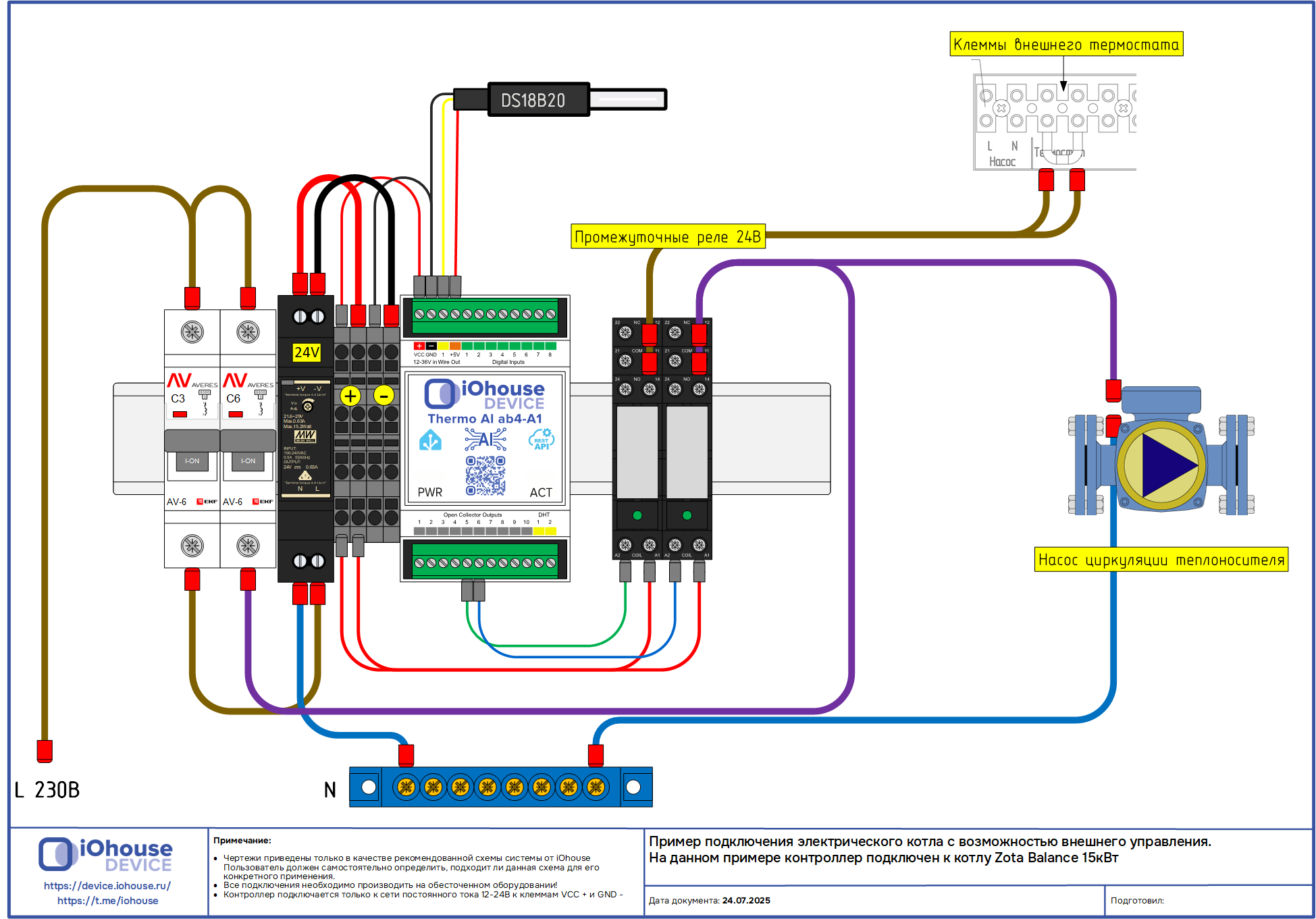

2.2 Пример подключения электрического котла
В данном режиме управление котлом осуществляется по принципу включено/выключено (ON/OFF), без модуляции мощности. Контроллер управляет нагревательным элементом (ТЭНом) через промежуточное реле.
Подключение датчика и управления котлом
Датчик температуры необходимо установить на подающий или обратный трубопровод — в зависимости от того, какой параметр требуется контролировать.
Подключение к котлу:
Контакты NO (нормально открытые) промежуточного реле (обычно клеммы 11 и 14) подключаются на клеммную колодку котла, в разъем для внешнего термостата.
Штатную перемычку необходимо удалить.
⚠ Внимание:
При включенном котле на этих клеммах присутствует напряжение 230 В, поэтому строго соблюдайте требования электробезопасности!
При таком подключении сохраняется работа штатного термостата котла в аварийном режиме.
Котел не будет нагревать воду выше температуры, установленной механическим термостатом на передней панели.

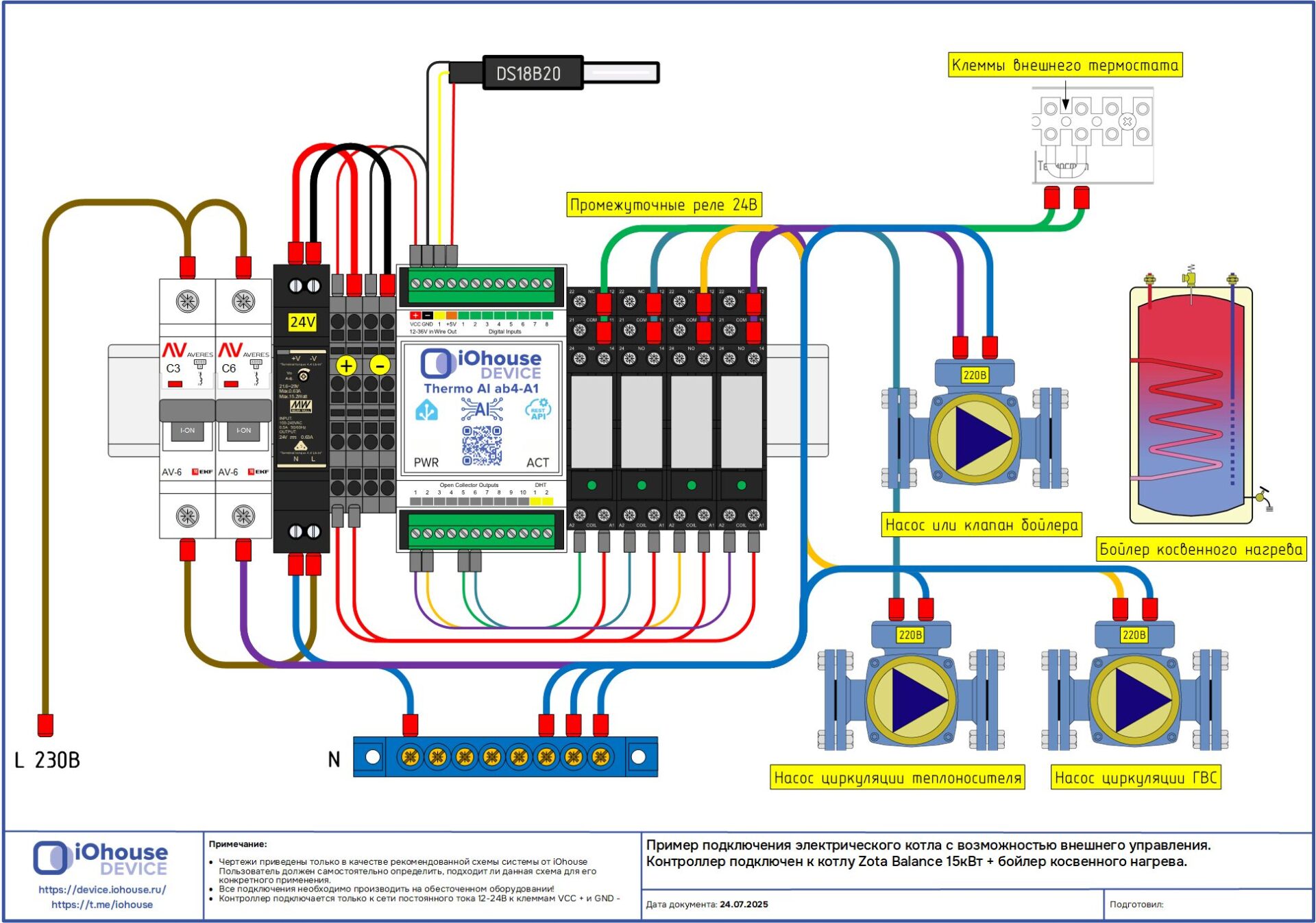

2.3 Пример подключения электрического котла и бойлера косвенного нагрева.
В данном режиме управление котлом осуществляется по принципу включено/выключено (ON/OFF), без модуляции мощности. Контроллер управляет нагревательным элементом (ТЭНом) через промежуточное реле, а также обеспечивает управление контуром бойлера.
Датчик температуры необходимо установить на подающий либо обратный трубопровод, в зависимости от того, что вы хотите контролировать.
Контакты NO (нормально открытые, обычно это 11 и 14 контакты) с промежуточного реле подключаются на колодку котла, в клемму для внешнего термостата.
Штатную перемычку следует удалить (внимание, при включенном котле на эти контакты подается напряжение 230в.!)
Насос бойлера косвенного нагрева подключаются через промежуточное реле к выходу 1.
Насос рециркуляции ГВС подключается через промежуточное реле к контакту 2.
Внимание!
Для примера все фазные провода подключены к одному автомату.
В реальных условиях лучше разделять каждый потребитель на свой автоматический выключатель.

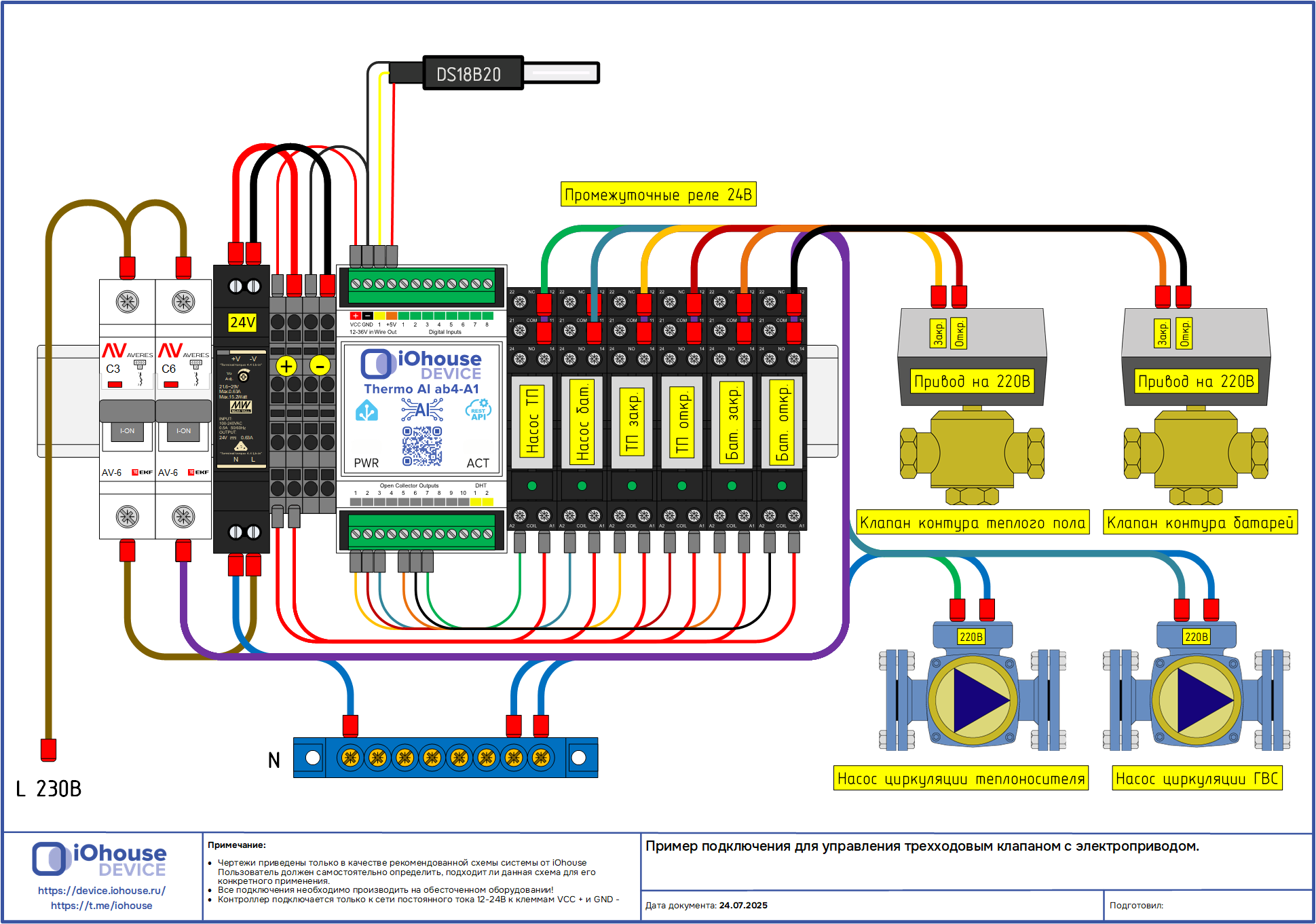

2.4 Пример подключения для управления трехходовым клапаном с электроприводом.
Режим управления — открыть / закрыть, управление насосами смесительных узлов.
Установка датчика
Датчик температуры устанавливается на подающий или обратный трубопровод — в зависимости от того, какой контур требуется контролировать.
Схема подключения зон термостата
Зона A1:
Реле управления насосом → выход №3 контроллера
Реле закрытия привода трёхходового клапана → выход №1
Реле открытия привода трёхходового клапана → выход №2
Зона B1:
Реле управления насосом → выход №7 контроллера
Реле закрытия привода трёхходового клапана → выход №5
Реле открытия привода трёхходового клапана → выход №6
Важно: на всех реле фазные провода подключаются к нормально открытым (NO) контактам.
Внимание!
В примере все фазные провода подключены через один автоматический выключатель. В реальной эксплуатации рекомендуется разделять каждый потребитель на отдельный автомат для повышения безопасности и удобства обслуживания.
